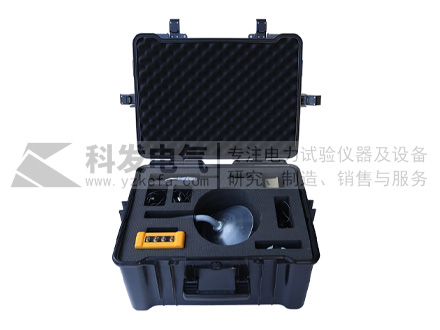

KF-6901D是一款便携式5通道局部放电巡检测试仪器，根据不同的配置可以提供暂态地电压（TEV）、空气式超声波（AA）、接触式超声波（AE）、高频电流（HFCT）、超高频（UHF）5种检测方式；检测结果以数字和图形的方式显示放电强度、放电相位、历史数据等,同时提供温度、湿度、气压值的环境测量。

功能特点

u 检测功能丰富，提供暂态地电压（TEV）、超声波（AA和AE）、高频电流（HFCT）、超高频（UHF）等多种检测方式。

u 提供测试数据管理，检测数据一键保存。

u 人机交互采用新的ARM处理器与嵌入式操作系统，触摸操作，界面友好。

u 提供USB接口可进行数据的导出。

u 内置功能自检器，确保仪器功能正常。

u 可测量检测对象的环境温度和湿度。

u 附件丰富，方便对各种设备进行检测，包括TEV探头、超声波抛物面波形集中器、接触式超声波探头、外置延长麦克风探头、HFCT传感器、超高频传感器、非接触式红外温度传感器等。

u 按照人体工学原理，方便手持操作。

应用场景

它适用于变电站和工厂内的配电柜、开关柜、变压器、电缆（包括桥架、接头等）和架空线路的绝缘子、柱上开关、GIS等电气设备的局部放电的带电检测与定位。

硬件参数

1.1.1 TEV暂态地电压测量

u 传感器：电容式

u 测量范围：0～60dBmV

u 频率范围：1～100MHz

u 分辨率：1dB

u 精度：±1dB

u 最大脉冲/周期数：1400

u 最小脉冲率：10Hz

1.1.2 AA空气式超声波测量

u 测量范围：-7dBuV～68dBuV

u 分辨率：1dB

u 精度：±1dB

u 传感器灵敏度：-65dB （0dB=1伏特/ubar 有效值 SPL）

u 传感器中心频率：40kHz

u 频率范围：20～100kHz

u 传感器直径：16mm

u 外差频率：38.4kHz

1.1.3 AE接触式超声波测量

u 测量范围：0dBuV～68dBuV（0.001mv～1.000mv）

u 分辨率：1dB

u 精度：±1dB

u 传感器灵敏度：-65 dB (0 dB=1 volt/μbar 有效值SPL)

u 频率范围：0～200 kHz

1.1.4 HFCT高频直流测量

u 传感器：HFCT

u 测量范围：0pC～25000pC

u 灵敏度：不低于50pC

u 检测频率：3MHz～30MHz

u 内径：45mm

u 外径：≥110 mm

u 输出阻抗：50Ω

u 输出接口：BNC连接器

1.1.5 UHF超高频测量

u 传感器：UHF

u 测量范围：- 75dBm ~0dBm

u 灵敏度：＞12mm等效高度

u 分辨率：±0.5dB

u 频率响应：300MHz～1500MHz

u 输出阻抗：50Ω

u 输出接口：BNC型

1.1.6 输入、输出接口

u LEMO外部超声波传感器输入接口

u BNC外部AE传感器输入接口

u BNC外部HFCT传感器输入接口

u BNC外部UHF传感器输入接口

u 3.5mm立体声耳机插孔

u 标准SD卡数据存储接口

u 2.1mm低压直流（18VDC）充电器接口

u 1.3mm电源同步输入接口

u USB接口

u RJ45以太网接口

1.1.7 SD卡

u 标配16G（支持4GB及以上SD卡）

1.1.8 耳机

u 3.5mm立体声耳机插孔，32欧姆

1.1.9 内置电源

u 内部电池：3.7V/31.2Ah 锂离子电池

u 正常工作时间：约8小时

电池保护功能：低电压时自动告警
